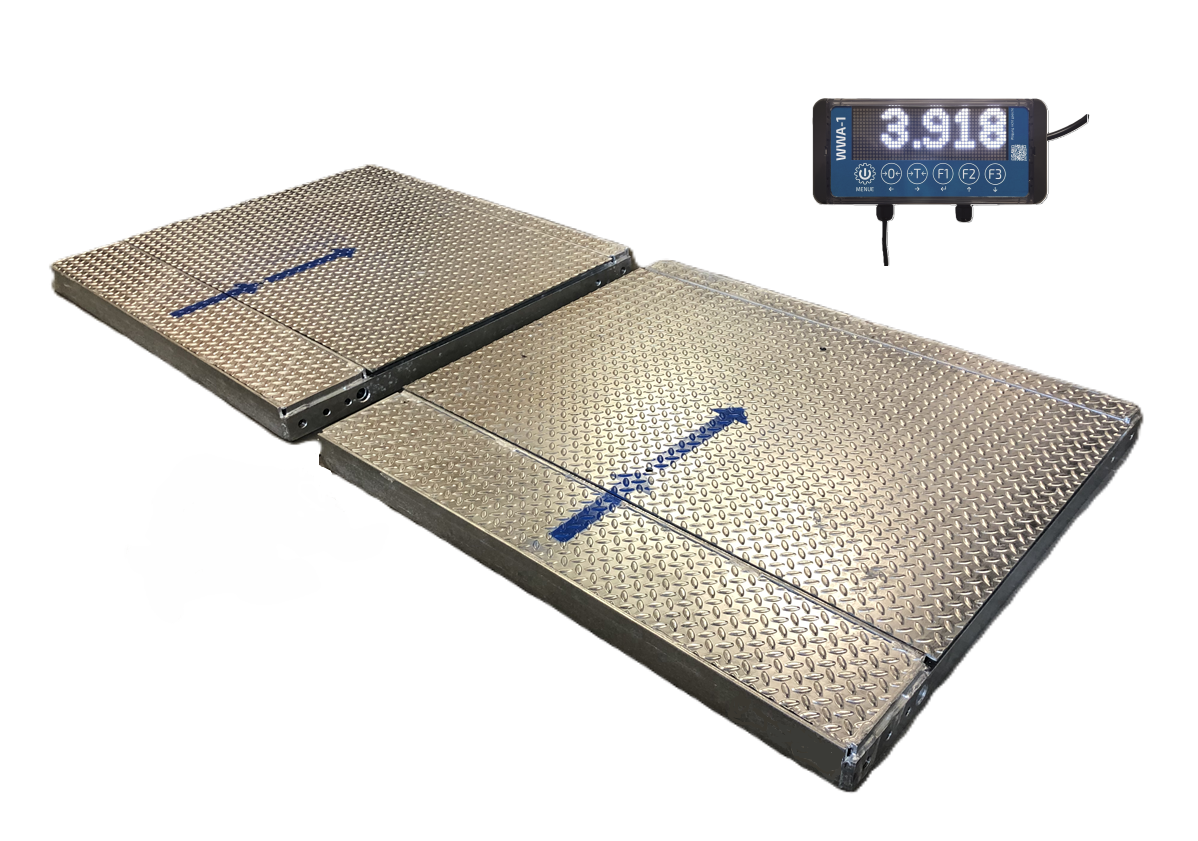

Achslastwaagen-Set mit zwei verzinkten Plattformen, Anzeigegerät WWA 1 plus zusätzlicher Großanzeige (mit Wetterschutzdach)
1) Achslastwaage Agrar ALW-2/800 15 t
bestehend aus 2 verzinkten Plattformen mit einer aktiven Wiegefläche von 800 mm x 800 mm (ohne Rampen)
4 eingebaute Wiegeelemente aus Edelstahl - hermetisch dicht mit einer maximalen Last von 15 t pro Achse
Gesamtlänge 1100 mm
Anmerkung: Die Plattformen müssen der Länge nach eingebaut bzw. aufgestellt werden! - Gesamtbreite 825 mm, Gesamthöhe 80 mm,
Gewicht einer Plattform 127 kg
(Die zum Transport herausnehmbare Platte wiegt 54 kg, der Grundrahmen mit Wiegelementen 73 kg)
Wir empfehlen den ebenerdigen Einbau der 2 Plattformen, idealerweise in einen Rahmen ca. 3500 mm x 1100 mm
2) Winkeleisenrahmen zum ebenerdigen Einbau der Achslastwaagenplattformen
Stahl, feuerverzinkt
Innenmaß: B x T 3500 x 1110 mm
Die Plattformen der Achslastwaage können durch diesen einteiligen Rahmen variabel auf verschiedene Spurbreiten verschoben werden.
3) Anschlusskabel ROBUST 10m für Achslastwaage ALW mit Steckverbinder
Leitung 7 x 0,25 mm² abgeschirmt in UV- beständiger Ausführung (witterungs-, bioöl-, reiniger- und heißwasserbeständig)
- pro Plattform wird 1 Kabel benötigt

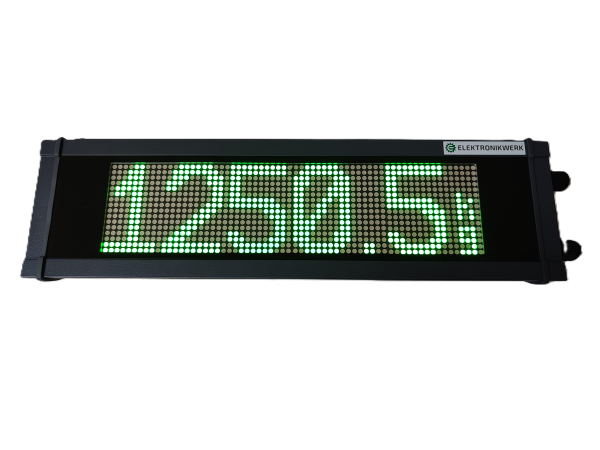

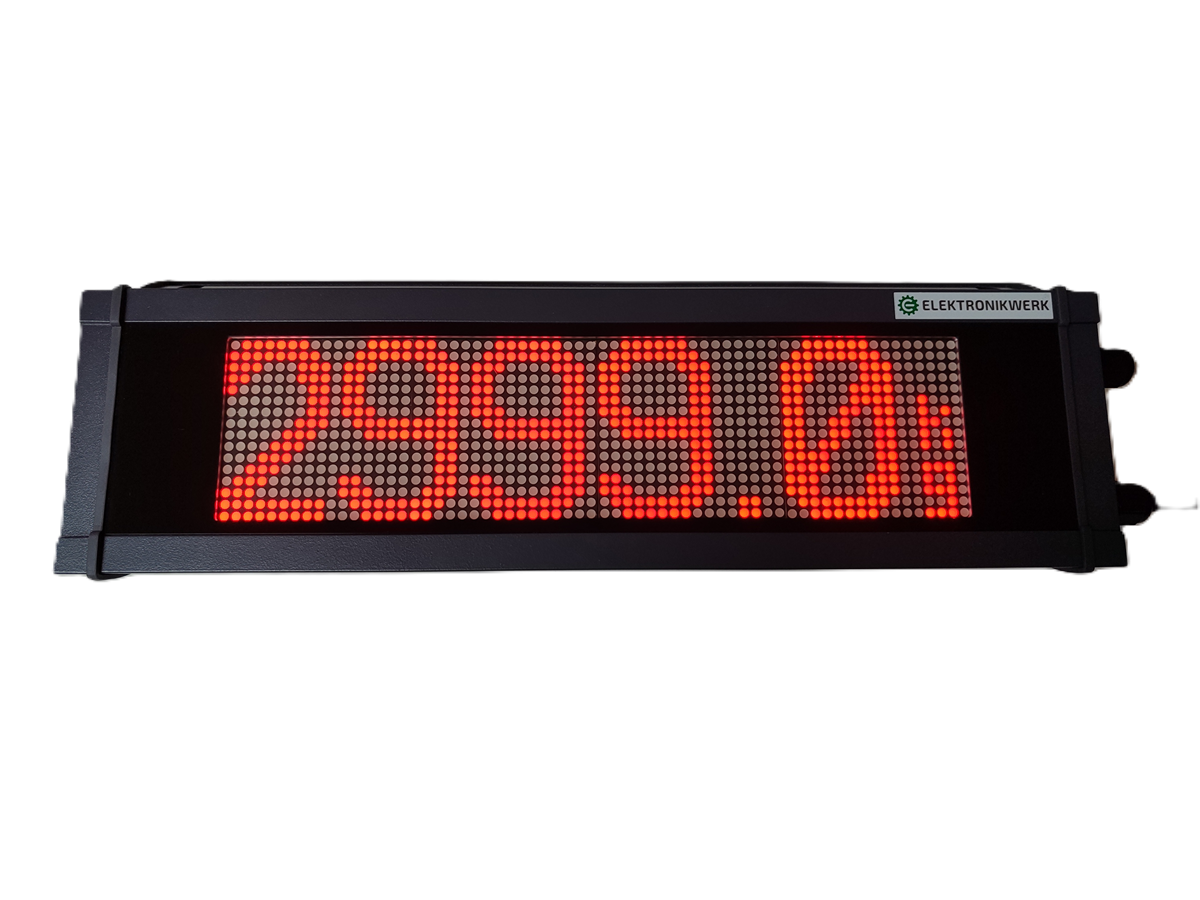

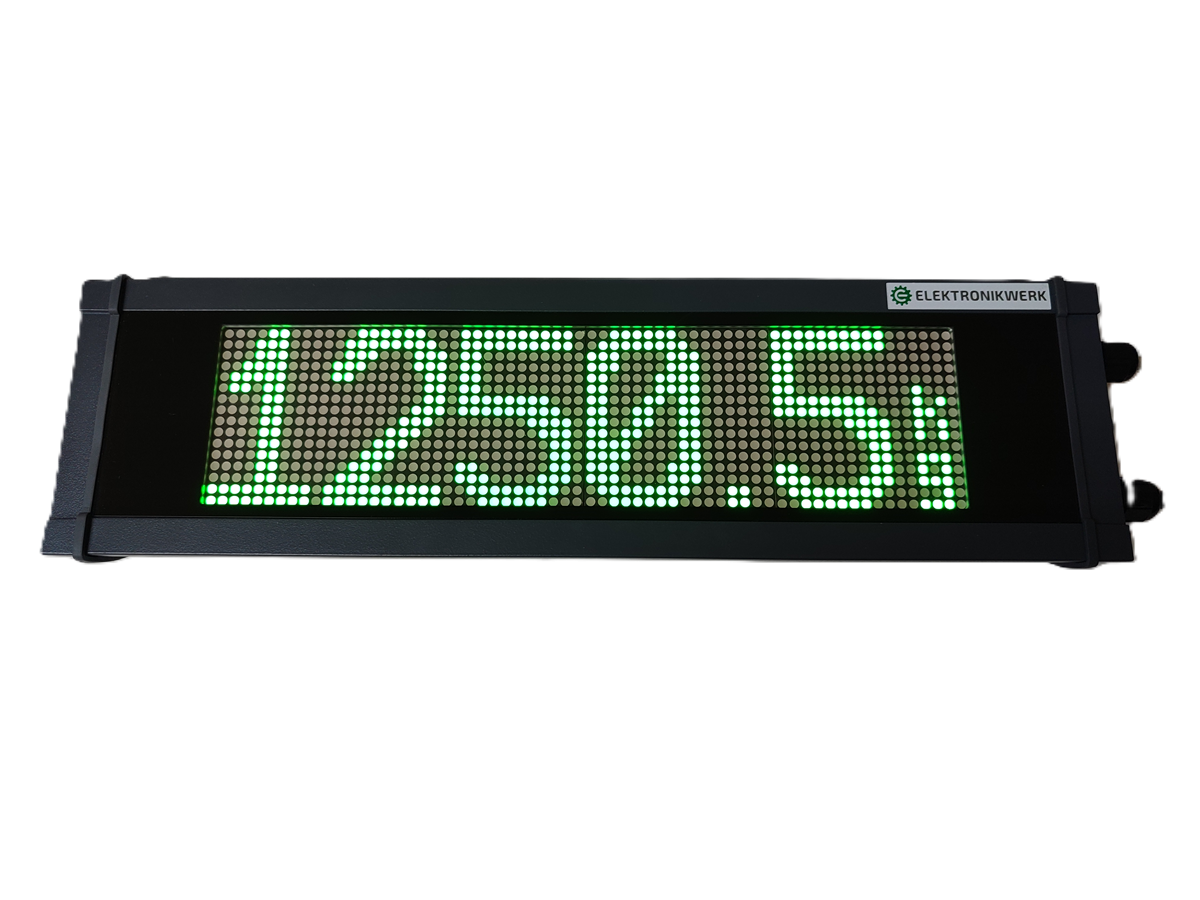

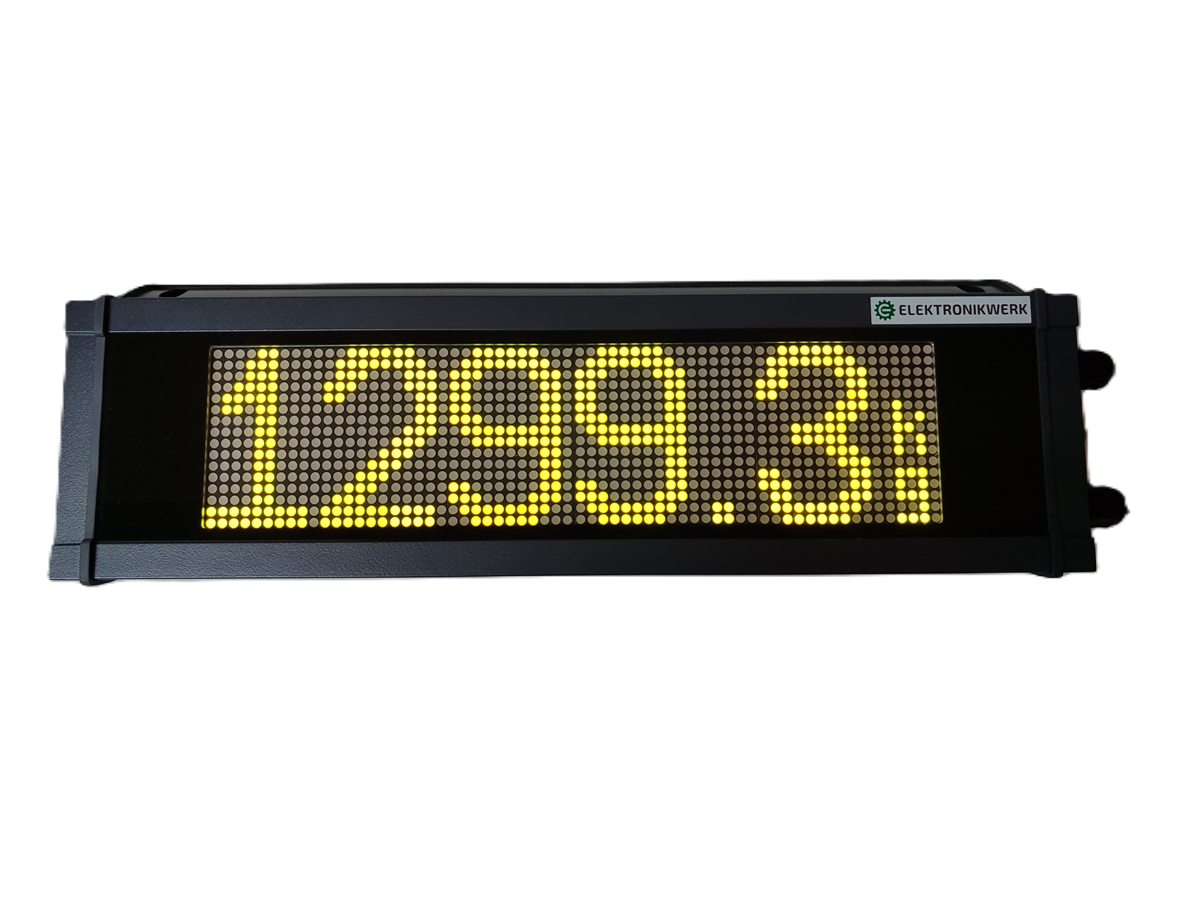

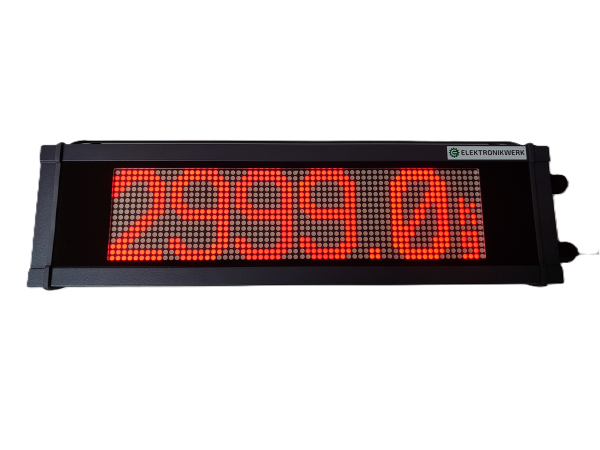

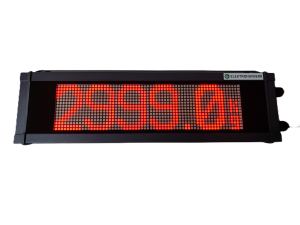

4) Großanzeige mit Matrixdisplay
64 mm Matrixdisplay (256 x 64 mm)
64 x 16 Pixel Matrixanzeige
Ziffernhöhe 1-zeilig: 64 mm / 2-zeilig: 32 mm
Ziffernfarben: rot, grün, gelb
Helligkeit: einstellbar
Spannungsversorgung:
je nach Bestückungsvariante
230VAC / Weitbereichseingang
85 - 305VAC
12 - 24VDC
Leistungsaufnahme max. 3W
Gehäuse:
370 x 102 x 36mm / ohne Verschraubungen
IP 66 / IP68
5) Wetterschutzdach für Großanzeige
zur Montage hinter der Großanzeige aus 1 mm Edelstahl. Hält direkten Regen ab.
Mit Schlitzen, passend für die Befestigungsschrauben der WWD-1, so kann diese nachträglich
montiert werden, ohne die Großanzeige abbauen zu müssen
